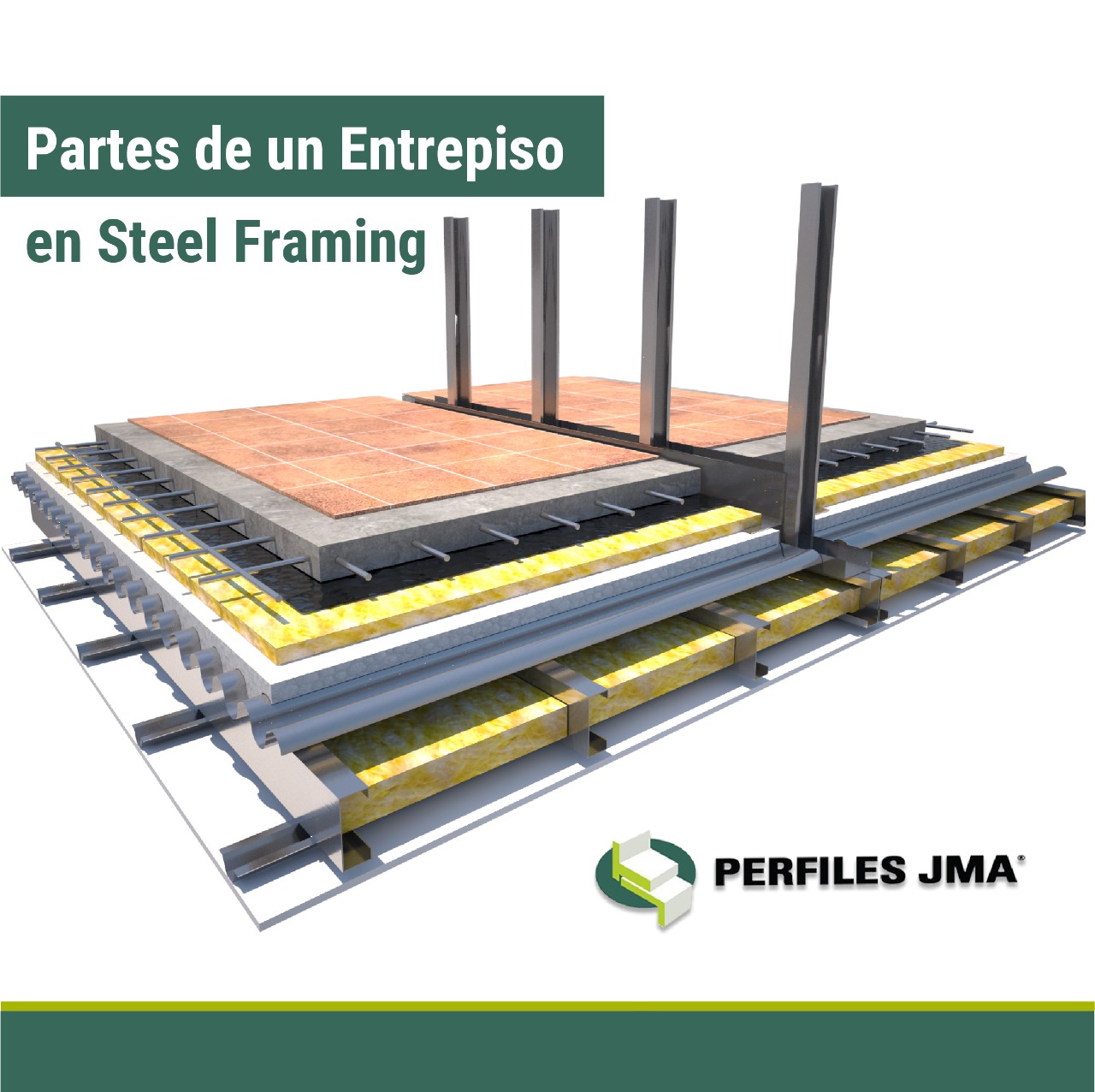

PARTES QUE COMPONEN UN ENTREPISO EN STEEL FRAMING

A diferencia de un entrepiso de hormigón, cuya descarga se realiza en forma continua sobre su apoyo (por ejemplo, viga principal o tabique), un entrepiso resuelto en #SteelFraming transmite la carga recibida por cada viga puntualmente al Perfil PGC del panel que le sirve de apoyo.

El concepto principal de un entrepiso resuelto en Steel Framing, es dividir la estructura en una gran cantidad de elementos equidistantes, de manera que cada uno resista una porción de la carga total.

Existen 2 tipos de entrepisos:

Entrepisos Secos, rápida ejecución y livianos, no poseen la misma prestación acústica que los húmedos.

La estructura típica de este tipo de entrepisos se compone de la siguiente manera: (De abajo hacia arriba)

  • Cielorraso (Aplicado o suspendido)
  • Perfil de acero galvanizado PGC
  • Lana de vidrio (Entre perfiles)
  • -OSB / Fenólico
  • Solado

Entrepisos húmedos, ejecución más lenta y pesada, poseen una gran aislación acústica.

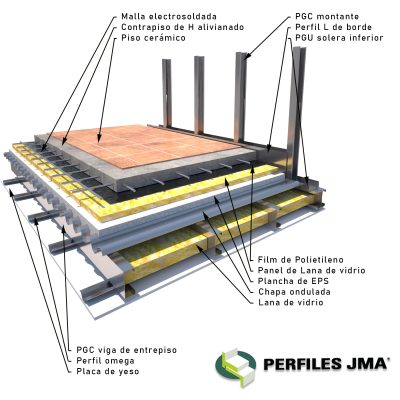

La estructura típica de este tipo de entrepisos se compone de la siguiente manera: (De abajo hacia arriba)

  • Cielorraso (Aplicado o suspendido)
  • Perfil de acero galvanizado PGC
  • Lana de vidrio (Entre perfiles)
  • Chapa ondulada / OSB / Fenólico (Encofrado perdido para carpeta)
  • Plancha de EPS
  • Panel de Lana de vidrio rígida
  • Film de Polietileno
  • Contrapiso de hormigón pobre
  • Solado

Más información

En síntesis, un entrepiso queda conformado por un conjunto de vigas equidistantes que descargan, en general, sobre Perfiles PGC y que están vinculados en sus extremos por medio de una cenefa. El paquete de materiales, secos o húmedos, que se apoya sobre la estructura de perfiles para generar una superficie, completa el entrepiso.

STAFF JMA
